Приборная продукция |
||||
|
|
||||
|
|
||||
|
Измеритель-преобразователь многофункциональный Ц160.5 |
|
|||
|
|
||||
|
Измеритель
многофункциональный Ц160.5 предназначен для
измерения напряжения, тока , мощности, сдвига
фазы, коэффициента мощности в трехфазных
трехпроводных и четырехпроводных электрических
сетях переменного тока частотой 50Гц - 60Гц,
преобразования их в сигналы постоянного тока и(или)
кодированные сигналы интерфейса для передачи результатов
измерения системам верхнего уровня автоматизированной
системы диспетчерского управления. Питание
преобразователя осуществляется от сети переменного тока
напряжением 220 В частотой 50Гц, 60Гц. В комплекте с
адаптером регистрации АД4 может
использоваться для мониторинга напряжения в 1 фазной и 3-х
фазной сети для регистрации скачков и провалов
напряжения. Помогает защитить
технологическое оборудование при неполадках в
питающей сети (перенапряжение, перекос фаз,
контроль снижения напряжения в одной из фаз 3-х
фазной сети). |
Технические
характеристики Преобразователь обеспечивает гальваническую изоляцию между входными и выходными цепями. Преобразователь выполнен в конструктивном исполнении, обеспечивающим возможность крепления на симметричную шину 35 мм (EN 50 022) - DIN - рейку Конфигурация прибора позволяет получить на 3х аналоговых выходах ретрансляцию любой из следующих величин: линейные или фазные напряжения, токи, активную, реактивную, полную, пофазную мощности. Перечисленные виды измерений доступны в одно и 3-х фазном режиме работы Температура окружающего воздуха от +50 до +40°C Относительная влажность воздуха не более 80% при температуре +25°C Напряжение питающей сети: от однофазной сети переменного тока от 220 В, 50, 60Гц Диапазоны измерений Измеритель-преобразователь обеспечивает измерение параметров трехпроводных и четырехпроводных электрических сетей переменного тока и выдачу результатов по интерфейсу RS-485. Протокол обмена MODBUS-RTU и преобразование измеренных величин в сигналы постоянного тока 0-5m или -5-0-5mA, по трём каналам. Параметры трехпроводной сети Линейное (межфазное) напряжение Uab, Ubc 0-9999 Значение фазных токов Ia, Ib, Ic 0-9999 Сдвиг фаз между током и напряжением по фазам φА, φС 0-179 Активная мощность трехфазной системы Р 0-9999,9 Реактивная мощность трехфазной системы Q 0-9999,9 Полная мощность трехфазной системы S 0-9999,9 Частота сети F 45-65Гц Параметры четырехпроводной сети Фазное напряжение Ua, Ub, Uc; 0-9999 Фазные токи Ia, Ib, Ic 0-9999 Активная мощность фазы нагрузки Qa, Qb, Qc -9999 - 0 - 9999 Полная мощность фазы нагрузки Sa, Sb, Sc Активная мощность трехфазной системы Р 0-9999,9 Реактивная мощность трехфазной системы Q 0-9999,9 Полная мощность трехфазной системы S 0-9999,9 Сдвиг фазных напряжений φA-B, φB-C, φC-A -179,9 - 0 -
179,9 Сдвиг фазы между током и напряжением φA-B, φB-C, φC-A -179,9 - 0 - 179,9 Коэффициент мощности по фазам cosφA, cosφB, cosφC -1 - 0
- 1 Коэффициент мощности трехфазной системы cosφ -1 - 0 - 1 Частота сети F 45 - 65Гц Номинальные значения входных сигналов тока и напряжения, измеряемых мощностей соответствуют таблице при условиях Номинальное значение измеряемой частоты 50 или 60 Гц. Номинальное значение коэффициента мощности: активной cos φ; реактивной sin φ; Частота обновления данных в регистрах 0,5 - 4 Гц (устанавливается программно). Преобразователи обеспечивают возможность программирования по служебному интерфейсу RS-485 следующих параметров: - режим измерений (трехпроводная или четырехпроводная сеть); - пределы по каждому измеряемому параметру; - параметры обмена данными по RS-485 (протокол MODBUS-RTU): адрес устройства (от 1 до 247); скорость обмена данными (от 9600, 38400, 115200 бод). |
|||
|
|
||||
|

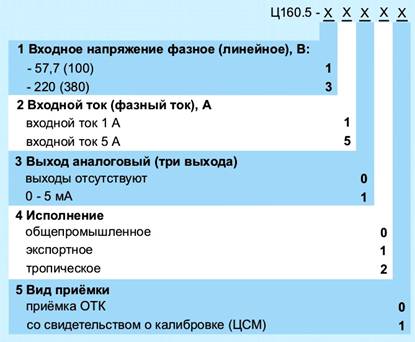

МОДИФИКАЦИИ См. таблицу ниже
ПРИМЕР ЗАКАЗА: По табл. выше |
||||
|
|
||||
|
Запасные части и расходные материалы для
приборов серии Ц160.5 Поставляются после дополнительного
согласования |
||||
|
|
||||
|
Более подробная техническая информация - РЭ на прибор Ц160.5
- высылается после Вашего запроса по электронной
почте |
||||
|
|
||||
|
Условия поставки (стоимость продукции, условия оплаты,
сроки изготовления, способы и стоимость отправки продукции
покупателю) можно оперативно запросить по электронной
почте rospromkomplekt@mail.ru 3517938955@mail.ru 9090696985@mail.ru |
||||
|
|
||||
|
