Приборная продукция |
|
|
|
|
|
Интеллектуальные датчики давления МЕТРАН-150 |
|
|
|
Интеллектуальные
датчики давления серии
МЕТРАН-150 применяются
для измерения, отображения и передачи в
системы управления параметров техпроцессов (давление) в
энергетике, энергосбережении, металлургии, машиностроении,
химической, нефтяной, нефтехимической и
других отраслях промышленности · Измеряемые среды: жидкости, в т.ч.
нефтепродукты; пар, газ, газовые смеси · Диапазоны
измеряемых давлений: - минимальный 0-0,025
кПа; - максимальный 0-68
МПа · Выходные сигналы: - 4-20 мА с HART-протоколом; - 0-5 мА · Основная
приведенная погрешность до ±0,075%; опции до ±0,2%;
±0,5% · Диапазон
температур окружающей среды от -40 до +80°С;
от -55 до +80°С (опция) · Перенастройка
диапазонов измерений 100:1 · Высокая
стабильность характеристик · Взрывозащищенное
исполнение вида "искробезопасная
цепь" и "взрывонепроницаемая оболочка" · Управление
параметрами датчика: - с помощью HART-коммуникатора; - удаленно с
помощью программы HART-Master, HART-модема и компьютера или
программных средств АСУТП; - с помощью
клавиатуры и ЖКИ · Улучшенный дизайн
и компактная конструкция · Поворотный электронный
блок и ЖКИ · Высокая
перегрузочная способность · Защита от
переходных процессов · Внешняя кнопка
установки "нуля" и диапазона · Непрерывная
самодиагностика · Гарантийный срок
эксплуатации - 3 года · Межповерочный
интервал - 3 года · Внесены в
Госреестр средств измерений под № 32854-06, сертификат № 25415,
ТУ 4212-022-51453097-2006 |
НАЗНАЧЕНИЕ Интеллектуальные датчики давления серии Метран-150 предназначены для непрерывного преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал в стандарте протокола HART входных измеряемых величин: - избыточного давления; - абсолютного давления; - разности давлений; - давления/разрежения; - гидростатического давления (уровня) |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ Пределы

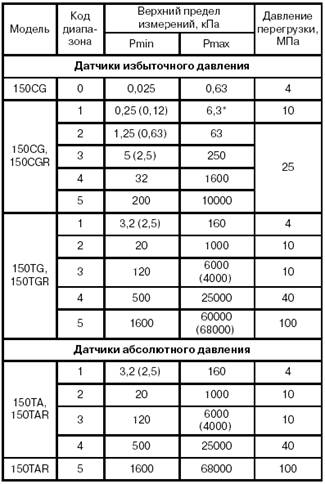

измерений давления - по таблицам 1,2 Таблица

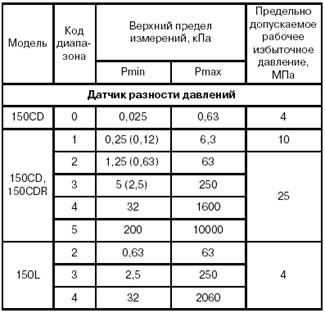

1 Таблица
2 Примечания: 1.
При выпуске датчик настраивается на диапазон от 0 до верхнего предела
измерений, выбираемого в соответствии с заказом из
стандартного ряда значений по ГОСТ 22520 [кратные 1; 1,6; 2,5; 4; 6 (6,3)], в
пределах от Pmin до Pmax, указанных в табл.1 и 2. Настройка
датчика на нестандартный диапазон измерений выполняется при заказе опции C1. 2.
Датчики модели 150СG, 150CDR с кодом диапазонов 0,1,2 могут перенастраиваться
в пределах от /Pmax до Pmax. Модели
150CDR, 150СG, 150CGR с кодом диапазонов4, 5 и модели 150ТG, 150ТGR могут
перенастраиваться в пределах от
100 кПа до Pmax, при этом предполагается, что атмосферное давление равно
101,3 кПа. ВЗРЫВОЗАЩИЩЕННОСТЬ Датчики
давления Метран-150 имеют взрывозащищенное исполнение по ГОСТ Р 51330.0, ГОСТ
Р 51330.1, ГОСТ Р 51330.10. -
вид взрывозащиты "искробезопасная электрическая цепь" с уровнем
взрывозащиты "особовзрывобезопасный", маркировка
по взрывозащите 0ExiaIICT5X; -
вид взрывозащиты "взрывонепроницаемая оболочка" с уровнем
взрывозащиты «взрывобезопасный», Маркировка
по взрывозащите 1ExdIIСT6Х или 1ExdIIСT5Х ИНДИКАЦИЯ Жидкокристаллическое
индикаторное устройство (ЖКИ) и клавиатура располагаются в одном блоке и
могут быть установлены в корпусе
электронного преобразователя по заказу (код М5); датчики с кодом выходного
сигнала В (0-5 мА) поставляются только с
кодом М5. Дисплей
индикатора имеет три строки: графическую, матричную и цифровую 4,5 разрядную. В режиме
измерения давления на дисплее индикатора отображаются: - значение
измеряемого давления в цифровом виде в установленных при настройке единицах
измерения; - единицы
измерения давления: мм рт.ст., мм вод.ст., бар, кгс/см2, кгс/м2, Па, кПа,
МПа; % от диапазона изменения выходного
сигнала; -
предупреждения или диагностические сообщения. Сообщения
на дисплее индикатора формируются по выбору на русском или английском языках.
Для
удобства считывания показаний индикатор может быть повернут на 360° с
фиксацией через 90°. Кроме
того, для лучшего обзора ЖКИ и для удобного доступа к двум отделениям
электронного преобразователя
последний может быть повернут относительно сенсорного блока на угол не более
±180° ЗАЩИТА ОТ ПЫЛИ И ВЛАГИ Датчики
устойчивы к воздействию атмосферного давления от 84,0 до 106,7 кПа (группа
Р1, ГОСТ 12997). Датчики, в
том числе с установленным ЖКИ (опция М5), устойчивы к воздействию температуры
окружающего воздуха в рабочем
диапазоне от -40 до +80°С; для опции LT от -55 до +80°С, для опции МА от -20
до +80°С. Датчики
устойчивы к воздействию относительной влажности окружающего воздуха 100% при
температуре 35°С и более низких
температурах с конденсацией влаги. Степень
защиты от воздействия пыли и воды IP66 по ГОСТ 14254 ПОВЕРКА Межповерочный
интервал - 3 года. Методика поверки МИ 4212/012/2001 ГАРАНТИЙНЫЕ
ОБЯЗАТЕЛЬСТВА Гарантийные
обязательства - в течение 36 месяцев со дня ввода в эксплуатацию ОПЦИИ Указаны
в разделе «МОДИФИКАЦИИ» |
|
|
|

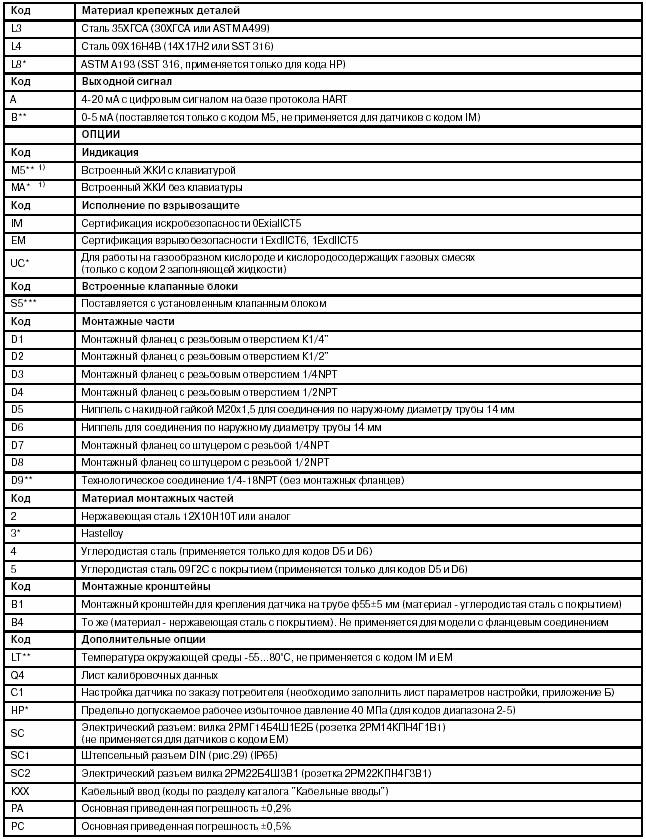

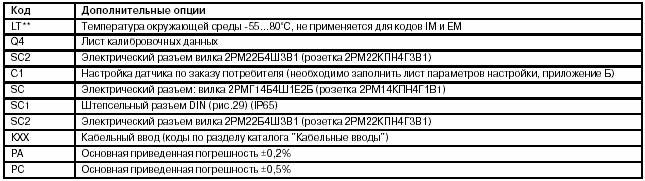

МОДИФИКАЦИИ, ОПРОСНЫЙ ЛИСТ Датчики разности
давлений модели 150CD и 150CDR, избыточного давления модели 150CG и 150CGR * Не применяется
для моделей CD, CG. ** Не
применяется для моделей CDR, CGR. 1) Для настройки
параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор Датчики избыточного
давления моделей 150TG и 150TGR, абсолютного давления моделей 150ТА и 150ТАR * Не применяется
для моделей TA, TG. ** Не
применяется для моделей TAR, TGR. *** Обозначение
клапанного блока согласно Раздела «Клапанные блоки» каталога «Метран»
«Датчики давления". Оформляется
отдельной строкой заказа. При заказе
датчика с кодом S5 монтажные части (коды D1-D9 и 2А-2F) и монтажный кронштейн
(код B1, В4) не указываются в
строке заказа датчика; монтажные части указываются в строке заказа клапанного
блока. Датчик
поставляется в сборе с клапанным блоком, в паспорте делается отметка о
проведении испытаний на герметичность сборки «датчик -
клапанный блок». Номенклатуру поставляемых клапанных блоков необходимо
уточнять при заказе. 1) Для настройки

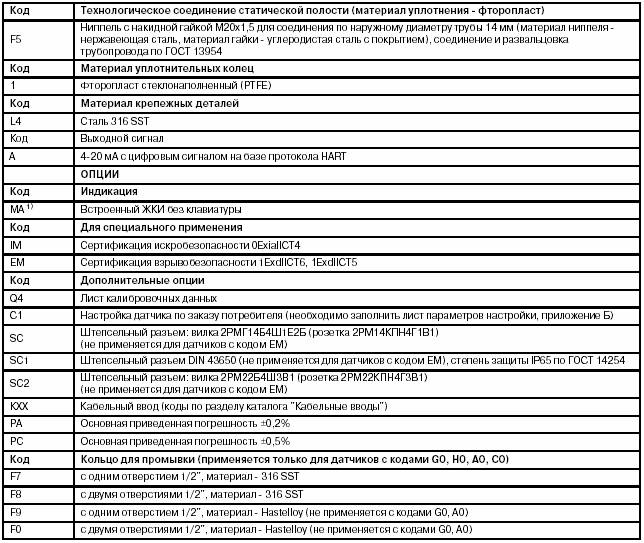

параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор Датчики гидростатического
давления моделей 150L 1) Для настройки
параметров, калибровки, выбора режимов работы должен использоваться HART-коммуникатор. Примечания к таблицам модификаций: 1. Кабельный
ввод поставляется в комплекте с датчиком. 2. По умолчанию
датчики выпускаются из производства, настроенные на диапазон от 0 до Pmax. По заказу
потребителя датчик может быть настроен на диапазон измерений из стандартного
ряда значений по ГОСТ 22520,
не выходящий за крайние значения, предусмотренные для данной модели (табл.1 и
2). В этом случае
значение нижнего и верхнего предела измерений указывается в строке заказа
после кода диапазона (см. пример
условного обозначения датчика при заказе). Настройка датчика на нестандартный
диапазон осуществляется при заказе опции
С1 (приложение Б). 3. Датчики
поставляются с Госповеркой ПРИМЕРЫ УСЛОВНОГО
ОБОЗНАЧЕНИЯ ДАТЧИКОВ ПРИ ЗАКАЗЕ Метран-150СD2 (0-40кПа)
2 2 1 1 L3 А М5 IM S5 SC Клапанный блок
А32 02 М20 Т Метран-150TG2 2G
2 1 А ЕМ S5 К03 Клапанный блок

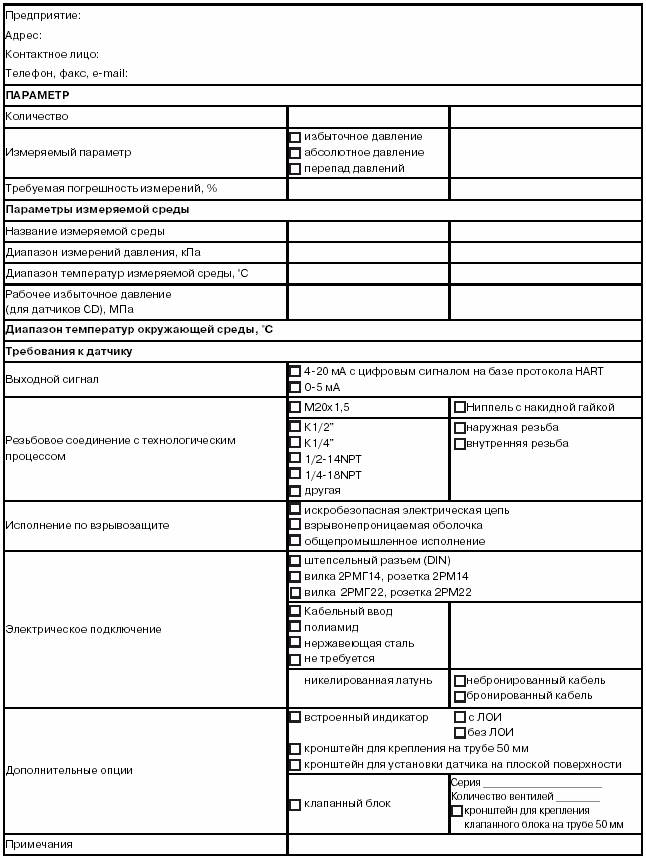

Е22 5 3 02 М20 К4 Метран-150L2 (0-40 кПа) D 3 А2 1 21 F5 1 L4 A MA IM Q4 ОПРОСНЫЙ ЛИСТ ДЛЯ ВЫБОРА

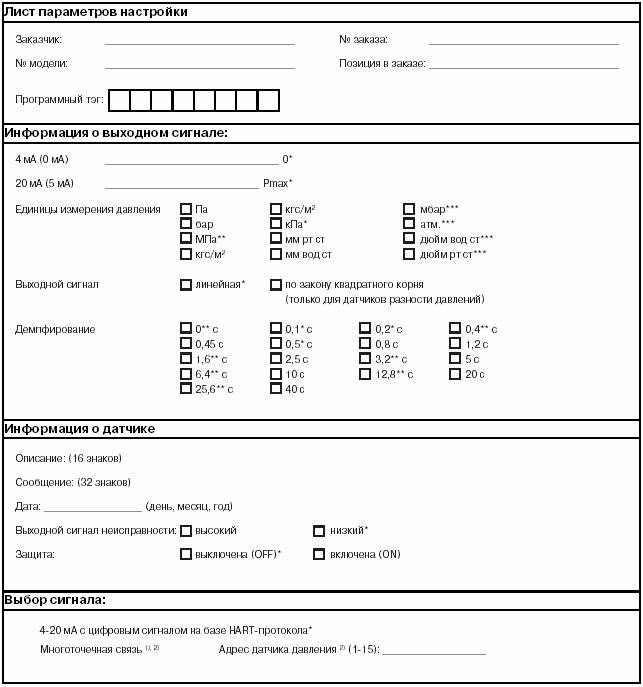

ДАТЧИКОВ ДАВЛЕНИЯ МЕТРАН-150 ЛИСТ ПАРАМЕТРОВ
НАСТРОЙКИ (КОД С1) * Настройка по
умолчанию. ** Не
применяется для моделей датчиков 150CDR, 150CGR, 150TAR,150TGR, 150L. *** Применяется
только для моделей датчиков 150CDR, 150CGR, 150TAR,150TGR, 150L. 1) Этот вариант
имеет фиксированный ток 4 мА. 2) Адрес датчика
давления по умолчанию равен 1, если выбран режим многоточечной связи. Программный тэг,
описание, сообщение и дата могут быть по заказу записаны в память датчика и
считаны по HART-протоколу. |
|
|
|
Более подробная техническая информация - РЭ на датчики серии МЕТРАН-150 - высылается после Вашего запроса по
электронной почте |
|
|
|
