Пассивные барьеры искрозащиты КОРУНД-М2*, КОРУНД-МЗ*, КОРУНД-М4 |
|
|
|
|
|
Пассивные барьеры искрозащиты КОРУНД-М2*, КОРУНД-МЗ*, КОРУНД-М4 предназначены для работы с датчиками,
формирующими как естественный выходной сигнал (например, термопары и термометры сопротивления
стандартных градуировок с конструкцией обычного исполнения), так и унифицированный токовый
сигнал (например, 4-20 мА) и с другими техническими средствами
промышленной автоматики, не содержащими собственных
источников электропитания (например, электропневматические
преобразователи и позиционеры). Эти же барьеры искрозащиты могут
использоваться для работы в информативных и управляющих каналах с частотными и импульсными
сигналами напряжения любой полярности, следующих с амплитудой 4, 12 или 24В. Например, пассивные барьеры
искрозащиты КОРУНД могут использоваться совместно с датчиками избыточного давления КОРУНД-ДИ или
с датчиками перепада давления КОРУНД-ДД
Функциональная схема пассивного
барьера искрозащиты КОРУНД-М2*

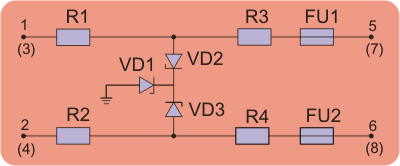

Функциональная схема пассивных
барьеров искрозащиты КОРУНД-МЗ*, М4
Каждый
из пассивных барьеров искрозащиты КОРУНД является двухканальным. Каналы
функционально и схемотехнически идентичны. На
схемах изображены только первые каналы барьеров искрозащиты. Нумерация
клеммных колодок второго канала указана в скобках. Для
исключения влияния одного канала энергетического барьера на другой через
общую шину заземления, а также увеличения их помехозащищенности
при групповом монтаже, ограничительные стабилитроны (диоды Зенера) соединены
«звездой». Для
увеличения надежности цепочка стабилитронов (VD1-VD3) продублирована. Верхняя
ветвь пассивного барьера искрозащиты КОРУНД-М2*
(между клеммами 1-5 для первого канала и клеммами 3-7 для второго канала)
имеет ограничительные резисторы R1 и R2, а также
предохранитель FU1. Нижняя ветвь канала (между клеммами 2-6 первого канала и
клеммами 4-8 второго канала) не содержит указанных
ограничительных резисторов и предохранителя. Поэтому КОРУНД-М2* реализует
уровень взрывозащиты «ib». В
барьере КОРУНД-МЗ* (КОРУНД-М4) как верхняя, так и нижняя ветви каналов
содержат ограничительные резисторы и предохранители. Реализуемый
уровень взрывозащиты - «ia». Во всех
пассивных барьерах искрозащиты КОРУНД используются стабилитроны (диоды
Зенера) с достаточной по взрывозащите величиной
мощности рассеивания. Технические характеристики Таблица
1
Габаритно-присоединительные размеры
|
|
|
|
|
|
МОДИФИКАЦИИ Модификации
приборов - по таблице 1. ПРИМЕР ЗАКАЗА: Барьер КОРУНД-М31, 12 шт. 1 2 1 - тип прибора 2 - количество |
|
|
|
|
|
Более подробная техническая информация - РЭ на барьеры
КОРУНД - высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
