Приборная продукция



Другие блоки и функциональные устройства



Полевой коммуникатор

475



Полевой коммуникатор модели 475

производства компании Emerson Process Management -

портативное микропроцессорное устройство,

предназначенное для считывания информации,

настройки и конфигурирования интеллектуальных

полевых приборов, поддерживающих цифровые

протоколы передачи данных HART и Foundation Fieldbus



· Универсальная работа со всеми устройствами на базе

цифровых протоколов HART и Foundation Fieldbus

· Наличие взрывозащищенного исполнения:

A маркировка взрывозащиты 0ExiaIICT4

· Сенсорный экран большого размера

· Автономный источник питания A перезаряжаемый

аккумуляторный блок

· Антибликовое покрытие для работы при ярком солнечном свете

и многоуровневая внутренняя подсветка для работы в местах

с недостаточным уровнем освещенности

· Коммуникатор не является средством измерений и не вносит

дополнительной погрешности в аналоговый измерительный сигнал

· Сертификат соответствия №РОСС GB.ГБ05.В02964

ПРЕИМУЩЕСТВА



- поддержка в полном объеме всех приборов,

зарегистрированных в фондах Fieldbus и HART-

коммуникаций

- возможность обновления базы данных и программного

обеспечения коммуникатора пользователем

 через Интернет

- возможность диагностики коммуникационных линий

с цифровыми протоколами HART и Foundation Fieldbus

- возможность сохранения конфигураций приборов

с последующим выводом на печать.

НАЗНАЧЕНИЕ

Полевой коммуникатор модели 475 предназначен для временного подключения к существующей цифровой сети с целью обеспечения

связи с HART или Foundation Fieldbus-совместимыми микропроцессорными устройствами, а также для подключения к отдельным

таким устройствам, не участвующим в сети.

Коммуникатор модели 475 позволяет:

- сохранять во встроенной памяти конфигурации любого прибора для последующего автоматического восстановления

или переноса конфигурации в другие приборы данного типа;

- сравнивать сохраненные конфигурации для выявления изменений и поиска ошибок;

- удаленно настраивать произвольные HART и FF приборы из любой точки коммуникационной цепи;

- записывать во внутреннюю память пользовательскую информацию, заметки и комментарии;

- соединяться с ПК ­ для обновления встроенного ПО, а также для обмена информацией с программным комплексом

AMS Device Manager (при наличии в AMS Device Manager интерфейса с полевым коммуникатором)

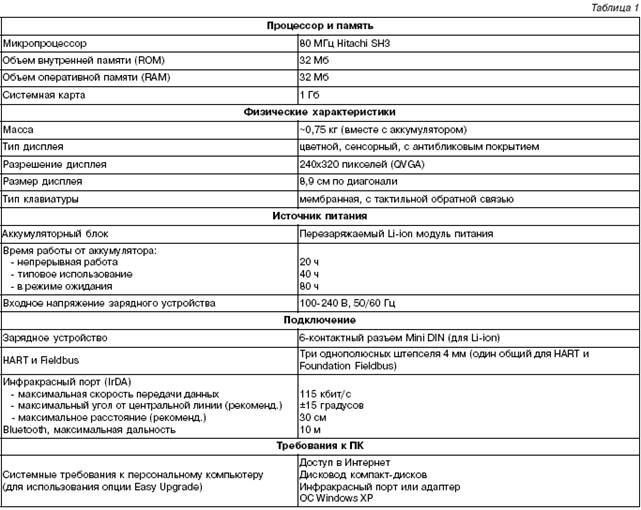

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

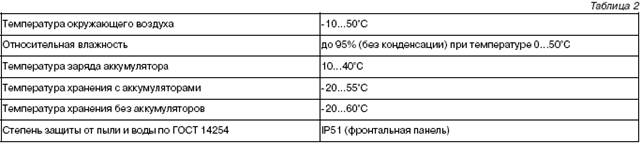

УСЛОВИЯ ЭКСПЛУАТАЦИИ



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАБОТЫ С КОММУНИКАТОРОМ

В комплекте с каждым коммуникатором (независимо от строки заказа) поставляется программа для модернизации, а также

для связи с коммуникатором модели 475 - Field Communicator Easy Upgrade Utility



ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок - 18 месяцев с даты изготовления или 12 месяцев с даты отгрузки Заказчику, в зависимости от того,

какой период дольше.

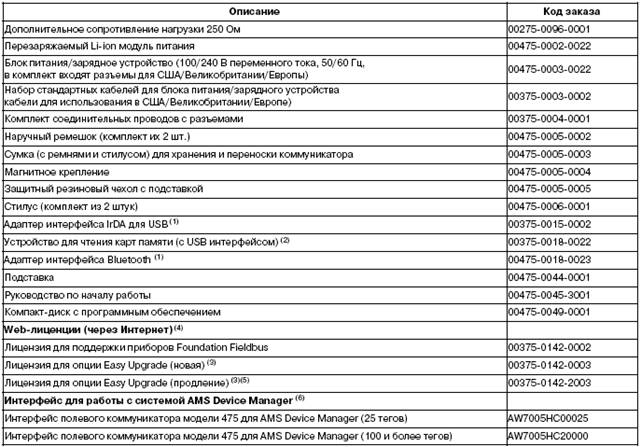

ЗАПАСНЫЕ БЛОКИ И ДЕТАЛИ (по дополнительному заказу)

(1)Может использоваться для связи между полевым коммуникатором модели 475 и программной утилитой Easy Upgrade

или системой AMS Suite: Intelligent Device Manager (с интерфейсом полевого коммуникатора).

(2)По сравнению с инфракрасным портом, устройство чтения карт памяти SD является более быстрым способом

для обновления системной карты. Возможность подключения устройства чтения карт памяти поддерживается

программной утилитой Easy Upgrade версии 1.4.0 (или более поздней).

(3)Функция Easy Upgrade позволяет пользователю обновлять системные приложения и файлы описания устройств (DD)

В коммуникаторе модели 475 в течение 3 лет. Для обновления коммуникатора, не имеющего данной функции,

требуется отправка системной карты в сервисный центр.

(4)Данная позиция используется при обновлении системной карты через Интернет самим пользователем в полевых условиях.

Операцию обновления может выполнить инженер сервисного центра на предприятии Заказчика. По усмотрению сервисного

специалиста за услуги может взиматься дополнительная плата. В любом заказе на обновление коммуникатора

должен указываться серийный номер системной карты, который можно узнать, установив связь между переносным

коммуникатором модели 475 и программной утилитой Easy Upgrade версии 1.6.0 (или более поздней). Уведомление

о новых лицензиях, доступных для загрузки может быть отправлено на электронный адрес, указанный в заказе.

(5)Для системных карт с истекшим сроком действия опции Easy Upgrade, в течение 90 дней доступна возможность

продления действия этой опции на 3 года. Дату окончания действия лицензии можно узнать, установив связь между

полевым коммуникатором модели 475 и программной утилитой Easy Upgrade версии 1.6.0 (или более поздней).

(6)Требуется программное обеспечение AMS Device Manager (версии 6.2 или более поздней). Программное обеспечение

AMS Device Manager и интерфейс полевого коммуникатора доступны для приобретения только через официальные каналы продаж.

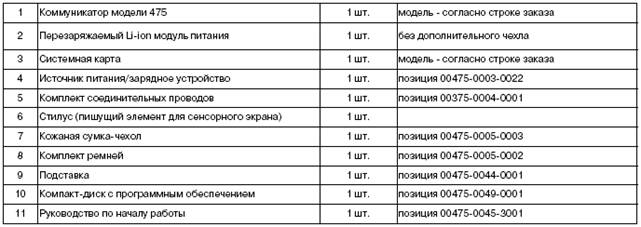

КОМПЛЕКТ ПОСТАВКИ

Примечание: указанный перечень принадлежностей входит в комплект поставки любого коммуникатора.

Список принадлежностей, заказываемых дополнительно, указан выше

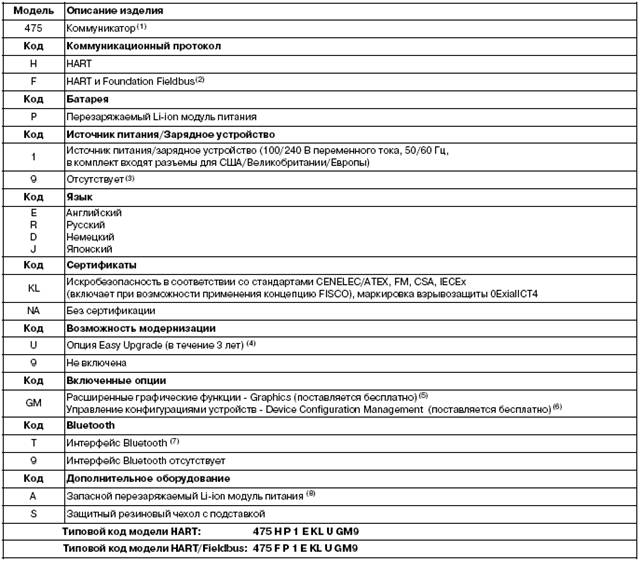

МОДИФИКАЦИИ

(1) Базовая модель 475 включает в себя коммуникатор с цветным ЖК­индикатором, системную карту, набор соединительных

проводов с разъемами, сумку для хранения и переноски, руководство по началу работы с коммуникатором, компакт-диск с

программным обеспечением коммуникатора модели 475, стилус и ремни.

(2) При выборе данной позиции, в коде заказа должна присутствовать опция Easy Upgrade (Код U).

(3) Данная позиция может быть выбрана только в том случае, когда пользователь уже имеет блок питания/зарядное устройство

для коммуникатора модели 475.

Примечание: С аккумуляторным блоком коммуникатора модели 475 должен использоваться только блок питания/зарядное

устройство от коммуникатора модели 475.

(4) Функция Easy Upgrade позволяет пользователю обновлять системные приложения и файлы описания устройств (DD)

в коммуникаторе модели 475 в течение 3 лет. Для обновления коммуникатора, не имеющего данной функции, требуется отправка

системной карты в сервисный центр.

(5) Расширенные графические функции позволяют пользователю получить доступ к дополнительным графическим возможностям

визуализации и диагностики при работе с устройствами HART или Foundation fieldbus (данная возможность должна поддерживается

самим устройством тоже).

(6) Функция Управление конфигурациями устройств (Device Configuration Management) обеспечивает возможность хранения до 1000

конфигураций, а также возможность их вывода на печать с помощью утилиты Easy Upgrade.

(7) Функция Bluetooth обеспечивает обмен данными с ПК по протоколу Bluetooth. Список стран, в которых действует сертификация

Bluetooth, приведен на веб­сайте www.fieldcommunicator.com.

(8) Полностью заряженный аккумуляторный блок способен обеспечивать питанием коммуникатор в течение 20 часов при типовом

использовании в полевых условиях. Если требуется использовать коммуникатор более длительное время, рекомендуется заказать

второй аккумуляторный блок (код А).



ПРИМЕР ЗАКАЗА:



Коммуникатор 475 HР1EKLUGМ9 (модель, принятая за основу)



Более подробная техническая информация на коммуникатор 475 -

высылается после Вашего запроса по электронной почте



Условия поставки

(стоимость продукции, условия оплаты, сроки изготовления,

способы и стоимость отправки продукции покупателю)

можно оперативно запросить по электронной почте
