Блоки питания, разветвления и преобразования сигналов БРИС-М, БРИС-М12 |
|
|
|
|
|
ТУ4217-005-29301297-04 КТЖЛ
421716.001РЭ Блок
разветвления и преобразования сигналов БРИС-М предназначен для
работы с датчиками с унифицированными сигналами постоянного тока в
системах управления техпроцессами в энергетике, металлургии, химической, нефтехимической,
нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других
отраслях промышленности · Гальваническая
развязка входных и выходных цепей · Питание датчика по двух-
или трехпроводной схеме · Разветвление входного сигнала по 1...3
независимым каналам с преобразованием диапазона изменения
сигнала (4-20 мА в 0-5 мА или 0-5 мА в 4-20 мА) · Корнеизвлекающая или линейная характеристика
выходного канала · Релейное
устройство сигнализации (БРИС-М12) · Индикация обрыва входной цепи · Удобство монтажа и
подключения · Имеют миниатюрные
размеры · Экономичны и
компактны Основные технические характеристики и
параметры Климатическое исполнение - УХЛ категории
размещения 3 по ГОСТ 15150, группа исполнения СЗ по ГОСТ 12997, но для работы при температуре от минус 10 до +60 °С
Описание блока Блок
разветвления и преобразования сигналов предназначен для работы с датчиками с
унифицированными сигналами постоянного тока. Блок
обеспечивает питание датчика по двух- или
трехпроводной схеме, гальваническое разделение входных и выходных цепей, разветвление входного сигнала по 1...3 независимым каналам
с преобразованием диапазона изменения сигнала (4-20 мА в 0-5 или 0-5
мА в 4-20), корнеизвлекающую характеристику выходного канала, индикацию
обрыва входной цепи. Блок
может комплектоваться цифровыми индикатором входного
сигнала, имеющим возможность установки двух уровней срабатывания
порогового устройства с помощью кнопочной панели управления. Выходным
сигналом в этом случае является переключение
двух групп контактов электромеханического реле. Блок
БРИС-М рассчитан на работу с невзрывозащищенными
датчиками и не имеет барьера искробезопасности. Блок БРИС-М имеет модульную структуру, состав которой определяется заказчиком. Постоянным
элементом является входная плата, на которой размещен силовой трансформатор и
входной преобразователь постоянного
тока в частоту импульсов. Через плату коммутации напряжения питания и
информационный сигнал может быть передан на выходные токовые линейные устройства. Линейных
устройств (в том числе с корнеизвлекающей характеристикой) может быть
установлено от одного до трех. Блок БРИС-М12 может иметь одно линейное устройство преобразования токового сигнала
(или оно может отсутствовать), одно пороговое
устройство (две уставки - два реле) и цифровой индикатор входного сигнала. По
заказу блок с линейными выходными устройствами также может комплектоваться
цифровым индикатором входного сигнала, но без
кнопочной панели управления, возможно также сочетание одного линейного и
одного порогового устройства, для
расширения функциональных возможностей блок может быть снабжен платой
предварительного усилителя для
преобразования сигналов термосопротивлений и
термопар - в этом случае цифровой индикатор выдает значение выходного
токового сигнала в мА. Блок
БРИС-М имеет модульную структуру, состав которой определяется заказчиком. Постоянным
элементом является входная плата, на которой размещен силовой трансформатор и
входной преобразователь постоянного
тока в частоту импульсов. Через плату коммутации напряжения питания и
информационный сигнал может быть передан на выходные устройства: линейные или пороговые. Линейных
устройств (в том числе с корнеизвлекающей характеристикой) может быть
установлено от одного до трех, пороговое устройство
- одно. При установке порогового устройства обязательно наличие цифрового
индикатора входного сигнала. Блок с
линейными выходными устройствами также может комплектоваться цифровым
индикатором входного сигнала, но без
кнопочной панели управления. Возможно также сочетание одного линейного и
одного порогового устройства. Для
расширения функциональных возможностей блок может быть снабжен платой
предварительного усилителя для преобразования сигналов
термосопротивлений и термопар. В этом случае
цифровой индикатор выдает значение выходного токового сигнала в мА. Блок
БРИС-М рассчитан на работу с невзрывозащищенными
датчиками и не имеет барьера исробезопасности. Конструктивно
БРИС-М выпускается как для щитового монтажа, так и для монтажа на DIN - рейку

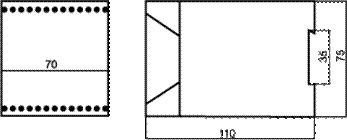

35мм. Габаритно-присоединительные размеры БРИС-М
|
|
|
|
|
|
МОДИФИКАЦИИ Блоки БРИС-М имеют варианты исполнения: Щитовые
исполнения: БРИС-01-1/1 Питание, преобразование, гальваническое разделение вх.
и вых. сигналов Uо = 24 (36) В, один вход 0-5 (4-20) мА, один выход 0-5 (4-20) мА БРИС-01-1/2 Питание, преобразование, гальваническое разделение вх.
и вых. сигналов Uо = 24 (36) В, один вход 0-5 (4-20) мА, два выхода 0-5 (4-20) мА БРИС-01-1/3 Питание, преобразование, гальваническое разделение вх.
и вых. сигналов Uо = 24 (36) В, один вход 0-5 (4-20) мА, три выхода 0-5 (4-20) мА БРИС-01-2/2 Питание, преобразование, гальваническое разделение вх.
и вых. сигналов Uо = 24 (36) В, два входа 0-5 (4-20) мА, два выхода 0-5
(4-20) мА Исполнения для
монтажа на DIN-рейку: БРИС-М-1/1 DIN Питание, преобразование, гальваническая развязка Uо
= 24,36В вх. 0-5 или 4-20
мА, вых. 0-5 или 4-20 мА (лин.
или корнеизвл.) Один входной и один выходной каналов БРИС-М-1/2 DIN Питание, преобразование, гальваническая развязка Uо
= 24,36В вх. 0-5 или 4-20
мА, вых. 0-5 или 4-20 мА (лин.
или корнеизвл.) Один входной и два выходных каналов БРИС-М-1/3 DIN Питание, преобразование, гальваническая развязка Uо
= 24,36В вх. 0-5 или 4-20
мА, вых. 0-5 или 4-20 мА (лин.
или корнеизвл.) Один входной и три выходных каналов БРИС-М-12 DIN Технологический измеритель-регулятор, вх.
0-5 или 4-20 мА, два пороговых выхода, индикация, уставки ПРИМЕР ЗАКАЗА: БРИС-М - 1/3
- 24 -
05 - 42 - 42 - 42 - ЛКК
- 8 шт. БРИС-М -12 - 1/1
- 36 -
05 - 42 - К - 8 шт. 1 2 3 4 5 6 7 где: 1 - тип блока
(БРИС-М или БРИС-М12) 2 - количество
входных и выходных аналоговых каналов для БРИС-М - 1/1, 1/2, или 1/3 один, два и три канала
соответственно, для монтажа на рейку указать «DIN» для БРИС-М12 - 0/0 (аналоговых каналов нет) или 1/1 (один аналоговый
канал) 3 - выходное напряжение встроенного блока питания (24В или 36В) 4 - входной сигнала (0-5 мА или 4-20 мА) 5 - выходные сигналы (0-5 мА или 4-20 мА) 6 - характеристика аналоговых каналов по каждому выходному каналу
(линейная Л или корнеизвлекающая К) 7 - количество блоков |
|
|
|
|
|
Более подробная техническая информация - РЭ на блоки БРИС-М
- высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
