Приборная продукция |
|
|
|
|
|
|
|
|
Блоки питания помехоустойчивые Метран-602М, Метран-604М, Метран-608М (полностью заменяются блоком ЭиН-601) |
|
|
|
|
|
ЭИ.95.00.000 ТУ Блоки питания Метран-602М, Метран-604М, Метран-608М предназначены для преобразования сетевого напряжения 220 B в стабилизированное
выходное напряжение постоянного тока для питания
датчиков с унифицированным выходным сигналом · Количество каналов - 2, 4, 8 · Каналы гальванически развязаны · Каждый канал имеет защиту от
перегрузок и коротких замыканий · Возможность включения и выключения любого
канала с помощью кнопок на лицевой панели · Контроль значения напряжения
каждого канала с выводом его на цифровой четырехразрядный индикатор передней панели · Режим автоматического и ручного переключения
индикации каналов · При длительном отключении питающей сети
блок запоминает последний режим состояния, в котором находился блок до исчезновения питающей сети · Возможность параллельного
подключения нескольких каналов одновременно для резервирования питания или увеличения максимального
значения выходного тока · Наличие системы диагностики, позволяющей
визуально контролировать исправность блока питания и измерительного преобразователя · Электромагнитная совместимость соответствует
группе исполнения IV по ГОСТ 50746-2000 Краткое описание На передней панели
блока расположены: - четырехразрядный
цифровой индикатор для отображения значения напряжения; - одноразрядный
цифровой индикатор для отображения номера канала; - три (пять или
девять, в зависимости от количества каналов) трехцветных светодиодных
индикатора, для отображения состояния по
каждому каналу (цвет меняется в зависимости от состояния входных цепей - норма,
перегрузка, КЗ); - одна кнопка для
управления режимами блока; - две (четыре или
восемь) кнопки для управления режимами работы блока. На задней панели
блока расположены разъемы для подключения сетевого напряжения, контактов реле
аварийной сигнализации к внешним
исполнительным устройствам, а также зажим защитного заземления Основные технические характеристики и параметры Количество
каналов: 2 для Метран-602М; 4 для Метран-604М; 8 для Метран-608М Выходное
напряжение 12, 24, 36 В Класс стабилизации

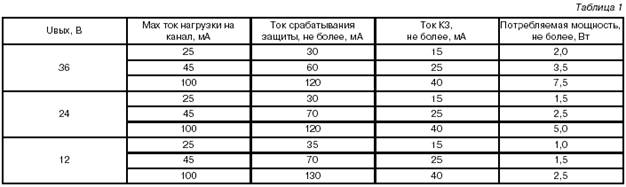

выходного напряжения 0,2 Максимальный ток
нагрузки на каждый канал, ток срабатывания защиты, ток короткого замыкания
указаны в табл.1 Допускаемое
отклонение выходного напряжения не более 0,1% его номинального значения при
максимальном токе нагрузки на каждом
канале Пульсация
выходного напряжения при максимальном токе нагрузки - не более 0,1% его
номинального значения Изменение значения
выходного напряжения от его номинального значения: - при изменении
напряжения сети на ±10% не более ±0,1%; - при изменении
тока нагрузки от нуля до максимального не более ±0,1% Цифровая индикация
отображает напряжение с погрешностью ±0,01 В Имеется встроенная
схема «мягкого» запуска с ограничением пускового тока По устойчивости к
климатическим воздействиям блоки соответствуют группе исполнения С2 по ГОСТ
12997-84, для работы при
температуре окружающей среды от -40 до
65°С и относительной влажности воздуха до 98% при температуре 25°С без
конденсации влаги Степень защиты от
воздействия пыли и воды IP65 по ГОСТ 14254 Питание блока от
сети переменного тока напряжением 85…265
В, частотой 45…65 Гц Блок сохраняет
работоспособность при отключении питания до 0,5 с Защита от
случайного нажатия кнопок Подключение через
разъем или колодку Масса блока не
более 2 кг Масса блока с
монтажными частями не более 2,5 кг Габаритные
размеры: длина 180 мм,
высота 160 мм, ширина 80 мм Блоки выполняются
в щитовом исполнении
Гарантийный срок эксплуатации - 36 месяцев |
|
|
|
|
|
МОДИФИКАЦИИ Пример обозначения блока при заказе: Метран-604М -024 - 45 1 2 3
где: 1 - тип
блока питания 2 - код
номинального выходного напряжения (012 для 12 В, 024 для 24 В, 036 для 36 В) 3 - максимальный
ток нагрузки на каждый канал (по табл.1) Предлагаем заменять блоки питания Метран-602М,
Метран-604М, Метран-608М на их функциональные аналоги - блоки
питания типа ЭиН-601
- цены на блоки ЭиН-601 ниже на 15-20%, сроки
изготовления - всего 15…25 дней Подробное описание блоков питания типа ЭиН-601
- здесь |
|
|
|
|
|
Более подробная техническая информация - РЭ на блоки
Метран-600М - высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
Условия поставки (стоимость продукции, условия оплаты,
сроки изготовления, способы и стоимость отправки продукции
покупателю) можно оперативно запросить по электронной
почте rospromkomplekt@mail.ru 3517938955@mail.ru 9090696985@mail.ru |
|
|
|
|
|
