Приборная продукция



Блоки питания



Блок питания

БП КАРАТ-22

(заменяется блоком БП-01К)



ДАКЖ.436231.001 ТУ



Блоки питания БП Карат-22 осуществляют преобразование напряжения 220 В переменного тока

в стабилизированное напряжение постоянного тока 36 В (24 В) для питания датчиков серий

Метран, Сапфир-22М, ТСМУ, ТСПУ, ТХАУ, других датчиков с унифицированными токовыми выходными сигналами.

Блоки питания БП Карат-22-АС предназначены для питания стабилизированным напряжением

датчиков серий Сапфир-22М-АС и Метран-22-АС



· Количество каналов - 1, 2, 4, 8

· Каналы гальванически развязаны

· Защита от короткого замыкания и перегрузок по каждому каналу

· Светодиодная индикация включения по каждому каналу

· Специальное исполнение БП Карат-22-АС для работы на объектах атомной энергетики



Основные технические характеристики и параметры



Выходное напряжение - 24 или 36 В

Класс стабилизации - 0,2

Ток нагрузки, мА:

- 100 для одно- и двухканального исполнений;

- 50 для четырех- и восьмиканального исполнений

Ток срабатывания защиты от перегрузки, мА:

- не более 180 для одно- и двухканального исполнений;

- не более 90 для четырех- и восьмиканального исполнений

Ток короткого замыкания, мА:

- не более 45 для одно- и двухканального исполнений;

- не более 23 для четырех- и восьмиканального исполнений

Питание 220 В, (50±1) Гц

Потребляемая мощность, ВА:

15 - для одноканального исполнения;

26 - для двухканального исполнения;

32 - для четырехканального исполнения;

60 - для восьмиканального исполнения

Масса, кг:

- не более 2,5 кг, для восьмиканального исполнения не более 3,5 кг.

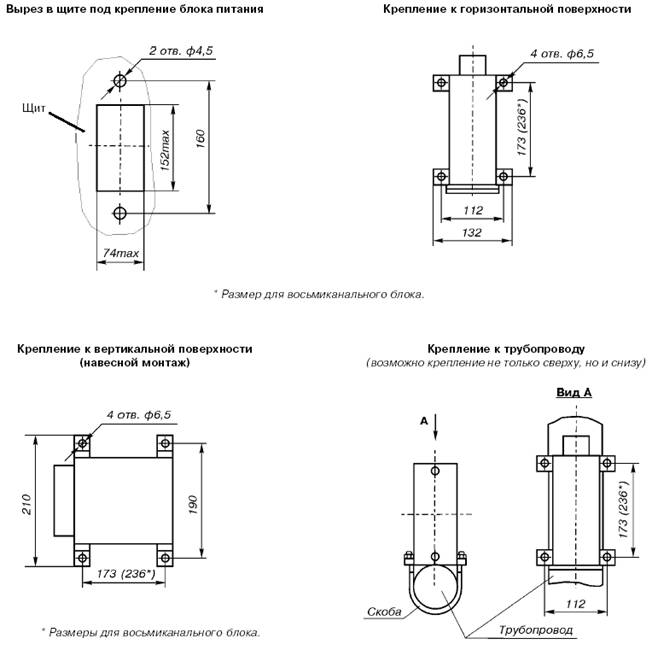

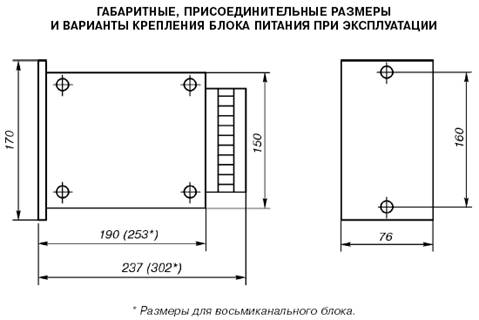

Варианты монтажа:

- щитовой;

- навесной;

- крепление к горизонтальной поверхности;

- крепление непосредственно на трубопроводе

(Блок питания поставляется с комплектом монтажных частей - КМЧ)







Гарантийный срок эксплуатации - 24 месяцев



МОДИФИКАЦИИ



Пример обозначения блока при заказе:



БП Карат-22 - 2К - 36 - УХЛ3 - КМЧ

1                       2      3     4           5

где:

1 - тип блока питания

2 - количество каналов (1, 2, 4 или 8)

3 - номинальное выходное напряжение (24 В или 36 В)

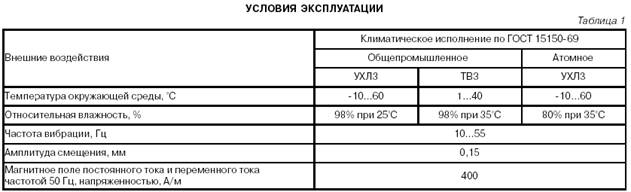

4 - климатическое исполнение (УХЛ3 или ТВ3)

5 - комплект КМЧ (если требуется - выбирается по рис.)



Предлагаем заменять блоки питания БП КАРАТ-22

на их функциональные аналоги - блоки питания типа БП-01К -

цены на блоки БП-01К ниже на 15-20%, сроки изготовления - всего 15…25 дней



Подробное описание блоков питания типа БП-01К - здесь



Более подробная техническая информация - РЭ на блоки БП КАРАТ-22 -

высылается после Вашего запроса по электронной почте



Условия поставки

(стоимость продукции, условия оплаты, сроки изготовления,

способы и стоимость отправки продукции покупателю)

можно оперативно запросить по электронной почте
