Приборная продукция |
|
|
|
|
|
|
|
|
Регулятор-измеритель ТРИМ 2 |
|
|
|
|
|
Сертификат:
RU.С.34.004.А №30447 Номер
Госреестра: 36878-08 Разрешение
на применение № РРС 00-29618 ТУ
4218-058-00226253-2007 Приборы
ТРИМ
2 предназначены
для построения автоматических
систем контроля и управления производственными
технологическими процессами в
металлургии, машиностроении, нефтедобывающей, -транспортирующей,
-перерабатывающей, химической, энергетической,
пищевой и других отраслях промышленности, ЖКХ и сельском хозяйстве. Приборы
взрывозащищенного исполнения имеют вид
взрывозащиты «искробезопасная электрическая цепь» уровня
«ia» и соответствует требованиям ГОСТ Р 51330.10 и
ГОСТ Р 51330.0 к взрывозащищенному
электрооборудованию подгрупп
IIС, IIB, IIA. Прибор
взрывозащищенного исполнения предназначен для
применения в отраслях промышленности, связанных с
получением, переработкой, использованием и хранением взрыво- и пожаро-
опасных веществ и продуктов · 2
универсальных входа · 2
релейных выхода с 5 функциями сигнализации (вариантами
логики работы компараторов) · 2
аналоговых выхода (4-20 мA, 0-20 мA, 0-10 В, 2-10 В, 0-5 В, 1-5 В) задается
программно) · Взрывозащищенное
исполнение · Встроенный
источник питания внешних датчиков · Обмен
информацией с компьютером · Работа
с реостатными датчиками положения · Высокое
быстродействие (не более 250 мс) · Самодиагностика
работоспособности · 2
математических канала · Цифровая
и аналоговая индикация результатов измерений и вычислений Функциональные
возможности · измерение параметров
технологических процессов по двум
каналам; · регулирование измеренного параметра
по двухпозиционному закону с
выдачей регулирующего воздействия в виде релейного сигнала,
воздействующего на объект управления для поддержания регулируемого
параметра на заданном уровне; · изменение задания регулирования; · отображение результата измерения на
пятиразрядном цифровом
индикаторе; · формирование аварийного сигнала при
обнаружении неисправности
первичных преобразователей с отображением Причины на
цифровом индикаторе; · сравнение заданного
и фактического значений контролируемого параметра; · сохранение заданных программируемых
параметров в
энергонезависимой памяти |
КОЛИЧЕСТВО ВХОДОВ - 2 аналоговых ВХОДНЫЕ СИГНАЛЫ,
ДИАПАЗОНЫ ИЗМЕРЕНИЯ - по таблице 1 ПОГРЕШНОСТЬ - по таблице 1 ЦИКЛ ИЗМЕРЕНИЯ
(БЫСТРОДЕЙСТВИЕ) - 250 мс ВЫХОДНЫЕ УСТРОЙСТВА Встроенный
источник питания внешних датчиков для приборов, В,
более -
обычного исполнения: 16 В при токе 22 мА -
взрывозащищенного исполнения: 14 В при токе 22 мА Возможно
питание датчиков с Hart-сигналом Количество выходов (дискретных / аналоговых/открытый коллектор):
2 / 2 /1
Связь приборов с
компьютером Интерфейс
связи с компьютером: FieldCare Протокол
обмена: FieldCare Обработка результатов
измерения Внешняя/внутренняя
компенсация по температуре свободных концов
термопар. Масштабирование
шкалы измерения. Функция
извлечения квадратного корня, цифровая фильтрация сигнала
от помех; коррекция
измерительной характеристики датчика. ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ
СРЕДЫ (УСЛОВИЯ ЭКСПЛУАТАЦИИ) - закрытые
взрывобезопасные помещения без агрессивных паров и газов - температура
окружающего воздуха -20°С...+60°С - верхний предел
относительной влажности воздуха 80 % при 25°С и более низких температурах без конденсации влаги - атмосферное
давление 86...106 кПа УСТОЙЧИВОСТЬ К ВНЕШНИМ
ВОЗДЕЙСТВИЯМ Степень защиты
корпуса по ГОСТ 14254-96: с фронтальной
стороны: - IP65, (для исполнений с
архивом данных - IP20), с обратной стороны
- IP20 ПИТАНИЕ Напряжение и
частота питания: ~(220 В ± 20 %), от 47 до 63 Гц ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ - 14 ВА МАССА - не более 0,5 кг. ГАБАРИТНЫЕ РАЗМЕРЫ,
МОНТАЖ - 96х48х130мм.,
монтаж - щитовой |
|
ДИАПАЗОНЫ ИЗМЕРЕНИЙ
ПРИБОРОВ ТРИМ 2 Таблица 1

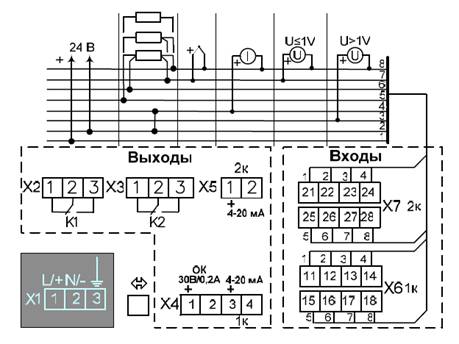

Схема подключения
Габаритные размеры,
чертеж, монтаж
Габаритные
размеры: 96х48х157 мм Монтаж:

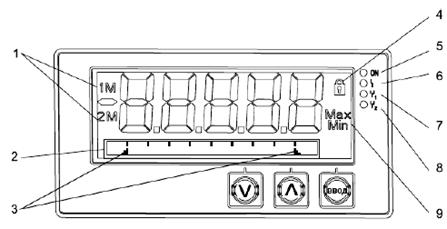

щитовой (вырез 91х46 мм) Примеры индикации
1 –
Обозначение канала, информация которого выводится на дисплей: 1 (2) –
результат измерений аналогового входа 1 (2); 1М (2М)
– результат вычислений математического канала 1 (2); 2 –
Графическое табло для вывода названия канала, единиц измерения, барграфа; 3 –
индикаторы предельных значений на барграфе; 4 –
Символ замка показывает, что прибор заблокирован; 5 –
Зеленый индикатор подачи напряжения питания; 6 –
Красный индикатор включается при возникновении ошибки; 7, 8 –
Желтый индикатор включается при подаче питания на реле 1, 2; 9 –
Минимальное/максимальное значение |
|
|
|
|
|

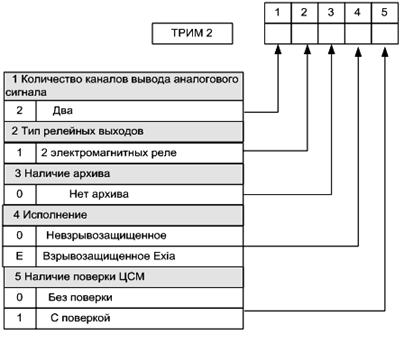

МОДИФИКАЦИИ Карта заказа
ПРИМЕР ЗАКАЗА: ТРИМ 2 - 2 1 0 -Ех 0 1 2
3 4 5
где: 1 – Количество каналов (всегда
2) 2 – Тип релейных выходов
(всегда 1) 3 – Наличие архива (всегда 0) 4 – Исполнение (0 или Ехia) 5 – Поверка ЦСМ (0 или 1) |
|
|
|
|
|
Более подробная техническая информация - РЭ на прибор ТРИМ 2- высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
