Приборная продукция |
|
|
|
|
|
|
|
|
Модуль аналогового ввода Ф0303.5 |
|
|
|
|
|
ТУ
4221-017-34988566-2006 Модуль
аналогового ввода Ф0303.5 используются для
преобразования в цифровой вид и передачи в
систему верхнего уровня (по RS485 modbus RTU) сигналов
от первичных датчиков. Подключаемыми
датчиками могут быть термопары и
термосопротивления, датчики давления, расхода, уровня,
влажности или любые другие с выходным сигналом
постоянного тока или напряжения. Применяются
в системах АСУ ТП распределенного сбора информации,
обработки и автоматического регулирования |
Функции, выполняемые
прибором Измерение и трехпозиционное регулирование: · Параметров
температуры с применением датчиков температуры · Параметров
сигналов постоянного тока и напряжения · Параметров
давления с применением датчиков давления · Параметров уровня
с применением датчиков уровня · Функция извлечения
квадратного корня · Помимо работы со
стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и
по напряжению от 10 мВ до 400В |
|
Описание прибора Прибор
щитовой, восьмиканальный, монтируемый на DIN-рейку, без непосредственной
индикации результатов измерений. Прибор
обеспечивает выдачу унифицированных аналоговых сигналов по шести назначенным
каналам (6 выходов). Наличие
дополнительной гальванической развязки между каналами, исполнения с
аналоговыми выходами и расширенного списка выбора входных
диапазонов является существенным преимуществом модуля аналогового ввода
сигналов Ф0303.5 перед аналогами. Гальваническая
развязка между каналами является радикальным решением большинства проблем,
связанных с заземлением. Исполнения
с аналоговыми выходами позволяет использовать модуль в качестве
многоканального модуля гальванической развязки. Возможность
расширенного выбора входных диапазонов до 250В и до 1А позволяет использовать
модуль аналогового ввода-вывода в качестве
многоканального нормализатора (преобразователя) сигналов Технические
характеристики Количество
каналов (входов): 1; 4; 8 Измеряемая
величина: I, U, T°C (W, var, F)* * - С
применением внешних датчиков и измерительных преобразователей Диапазоны
измерений: 0,1мА - 1А, 100мВ - 250В, 400В**, от -200°С до +1600°С ** -
Измерительный вход подключается через внешний делитель напряжения
Класс
точности: 0,2 0,5 – при
использовании термопар (горизонтальное) Аналоговые
выходы: 6 (0-5мА) Передача
измеренных данных по интерфейсу: RS 485 (MODBUS RTU) Программное
обеспечение: DESS - регистрация значений на ПК, отображение параметров и
состояний реле, сигнала, управление приборами
(простейшая SCADA Yurimov), complex systems modbus opc server, configOPC -
подключение к коммерческим SCADA через OPC
протокол Цифровая
фильтрация входных сигналов Питание,
В: ~(198-242),=24 Условия
эксплуатации: -20...+40 С Исполнение:
DIN-рейка (35мм) Габаритные
размеры, мм: 157х86х60 |
|
|
|
|
|

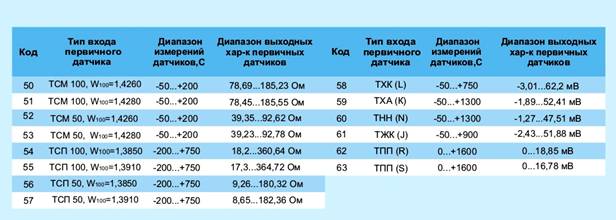

МОДИФИКАЦИИ, РАСШИФРОВКА
|
|
|
|
|
|
Запасные части и расходные материалы для
приборов Ф0303.5 поставляются после дополнительного
согласования |
|
|
|
|
|
Более подробная техническая информация - РЭ на прибор Ф0303.5
- высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
Условия поставки (стоимость продукции, условия оплаты,
сроки изготовления, способы и стоимость отправки продукции
покупателю) можно оперативно запросить по электронной
почте rospromkomplekt@mail.ru 3517938955@mail.ru 9090696985@mail.ru |
|
|
|
|
|
