Приборная продукция



Регуляторы, сигнализаторы, индикаторы, контроллеры



Цифровой измеритель-регулятор

технологический четырехканальный

Ф0303.4



ТУ 4221-017-34988566-2006



Измеритель - регулятор технологический Ф0303.4

предназначен для измерения по нескольким каналам

(от 1 до 4) или измерения и трехпозиционного

регулирования сигналов постоянного тока

и (или) напряжения.

Прибор может быть использован в различных

технологических процессах для измерения

и регулирования различных физических величин

(как измеритель температуры, давления, мощности,

массы и т.п.), значение которых

может быть преобразовано в сигналы

постоянного тока  и напряжения

Функции, выполняемые прибором

Измерение и трехпозиционное регулирование:

· Параметров температуры с применением датчиков температуры

· Параметров сигналов постоянного тока и напряжения

· Параметров давления с применением датчиков давления

· Параметров уровня с применением датчиков уровня

· Функция извлечения квадратного корня

· Помимо работы со стандартными сигналами с датчиков

0-5 мА, 0-20 мА, 4-20 мА, 0-10 В,

работа с широким диапазоном входных сигналов по току

от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В

Описание прибора

Измеритель - регулятор технологический четырехканальный.

Прибор щитовой цифровой постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией.

Прибор с выносными дисплеями одновременно отображает результаты измерений по всем каналам (от 1 до 4),

может заменить до четырех одноканальных измерителей, что значительно снижает затраты на оборудование.

Коммутирующее устройство измерителя состоит из двух переключающих электромагнитных реле, каждое из которых

программно назначается на любой из каналов измерения.

Измеритель Ф0303.4-2 имеет сравнительно малую глубину (155мм), что полезно при установки в малогабаритные щиты



Технические характеристики

Количество каналов: 4

Измеряемая величина: I, U (T°C, W, var, Pa, V, cm, ...)*

* - С применением внешних датчиков и измерительных преобразователей

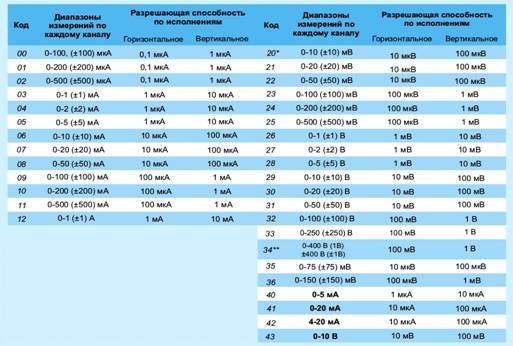

Диапазоны измерений:

- для амперметров 0,1мА -1А

- для вольтметров 10мВ - 250В, 400В**

- для подключения датчиков и измерительных преобразователей - 4-20 мА, 0-5 мА, 0-20 мА, 0-10В

** - Измерительный вход подключается через внешний делитель напряжения







(температурные шкалы поставляются после дополнительного согласования)



Индикация: 3- или 4-цифровой индикатор (красный, зелёный, жёлтый),

комбинированная индикация (цифровой индикатор + линейная шкала)

Класс точности:

0,2 - горизонтальное исполнение;

1,0 - вертикальное исполнение

Регулирование: 3х позиционное;

Релейные выходы: 2 (электромагнитное, оптоэлектронное)

Интерфейс: RS485 (Modbus RTU)

Программное обеспечение: DESS - регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление

Приборами (простейшая SCADA Yurimov), complex systems modbus opc server, configOPC - подключение к коммерческим SCADA

через OPC протокол

Питание, В: ~(209-231), = (190-290)

Условия эксплуатации: -20...+40 °С

Исполнение: щитовое / горизонтальное, вертикальное

Габаритные размеры: 160х30х215; 144х72х155

Заменяет приборы М1730, Ф309, Ф303-3М1, Ф303-3М2, Ф303-3М5, ИРТ1730, серии Ф1730-Ф1765

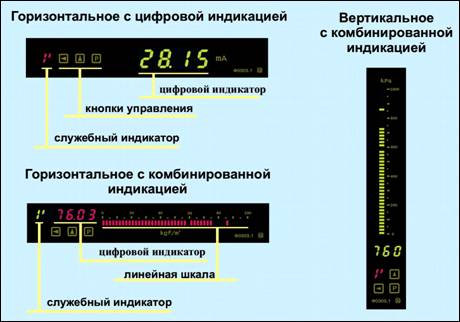

Исполнения шкалы измерителя Ф0303.4



Кнопки управления:

- кнопка Р предназначена для установки режимов работы прибора

(кратковременным нажатием) и запоминания данных;

- кнопка ▲ предназначена для установки значения цифры в мигающем разряде цифрового индикатора

(последовательным кратковременным нажатием);

- кнопка ◄ предназначена для смены разряда

(последовательным кратковременным нажатием);

- служебный индикатор отображает состояние работы прибора (работа, пароль, номер параметра, значение параметра).



Измеритель-регулятор технологический Ф0303.4 удобен для визуализации текущего состояния технологического процесса

в разных его точках.

Например, для контроля температуры в четырех точках. При использовании Ф0303.4 вертикального исполнения с комбинированной.

индикацией возможно построение гистограмм как показано на рисунке. Данное решение удобно для оператора аналоговым

представлением параметров процесса. Так же, использование Ф0303.4 с выносными дисплеми вместо четырех одноканальных

измерителей экономически выгодно.



Монтаж в щит измерителя-регулятора Ф0303.4-1 и Ф0303.4-2 соответственно

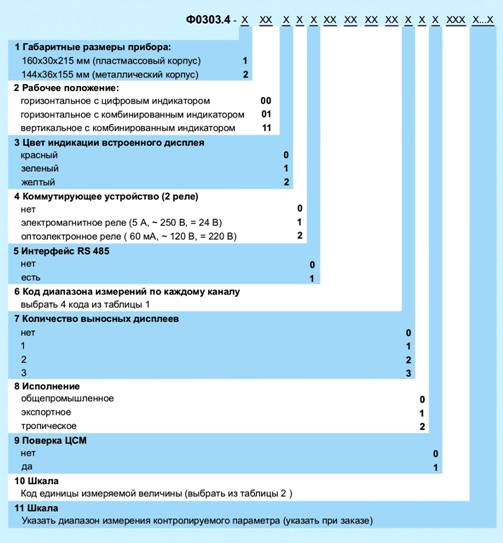

МОДИФИКАЦИИ, РАСШИФРОВКА





Запасные части и расходные материалы для приборов Ф0303.4

поставляются после дополнительного согласования



Более подробная техническая информация - РЭ на прибор Ф0303.4 -

высылается после Вашего запроса по электронной почте



Условия поставки

(стоимость продукции, условия оплаты, сроки изготовления,

способы и стоимость отправки продукции покупателю)

можно оперативно запросить по электронной почте
