Цифровой измеритель-регулятор температуры Ф0303.2 |
|
|
|
|
|
ТУ
4221-017-34988566-2006 Измеритель
- регулятор температуры Ф0303.2 предназначен
для измерения и регулирования температуры,
а так же для использования в различных технологических
процессах в качестве измерителя-регулятора
технологического для
измерения и сигнализации физических величин (как измеритель давления, мощности, влажности и
т.п.), значение
которых может быть преобразовано в
унифицированные сигналы постоянного тока и напряжения 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В и др. |
Функции, выполняемые
прибором Измерение и трехпозиционное регулирование: · Параметров
температуры · Параметров
сигналов постоянного тока и напряжения · Параметров
давления с применением датчиков давления · Параметров уровня
с применением датчиков уровня · Функция извлечения
квадратного корня · Помимо работы со
стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и
по напряжению от 10 мВ до 400В |
|
Описание прибора Измеритель
- регулятор технологический двухканальный. Прибор
щитовой цифровой (амперметр, вольтметр) постоянного тока, узкопрофильный, с
цифровой или комбинированной индикацией. Коммутирующее
устройство измерителя-регулятора Ф0303.2 состоит из двух переключающих
электромагнитных реле, каждое из
которых программно назначается на любой из каналов измерения. Технические
характеристики Количество
каналов: 2 Измеряемая
величина: I, U, T°C ( W, var, Pa, V, % ...)* * - С
применением внешних датчиков и измерительных преобразователей Диапазоны
измерений: - для
амперметров 0,1мА -1А - для
вольтметров 10мВ - 250В,400В** - для
подключения датчиков и измерительных преобразователей - 4-20 мА, 0-5 мА, 0-20
мА, 0-10В ** -
Измерительный вход подключается через внешний делитель напряжения
Индикация:
3- или 4-цифровой индикатор (красный, зелёный, жёлтый), комбинированная
индикация (цифровой индикатор + линейная шкала); Класс
точности: 0,2 -
горизонтальное исполнение; 1,0 -
вертикальное исполнение Регулирование:
3х позиционное Релейные
выходы: 2 (электромагнитное, оптоэлектронное) Интерфейс:
RS485 (mobdus RTU) Программное
обеспечение: DESS - регистрация значений на ПК, отображение параметров и
состояний реле, сигнала, управление приборами
(простейшая SCADA Yurimov), complex systems modbus opc server, configOPC -
подключение к коммерческим SCADA через OPC
протокол Питание,
В: ~(110-240), = (110-340) Дополнительный
источник питания: 24 В (100мА) Условия
эксплуатации: -20...+40 °С Исполнение:
щитовое / горизонтальное, вертикальное Габаритные
размеры: 160 х 30 х 215 Заменяет приборы М1730, Ф309,
Ф303-3М1, Ф303-3М2, Ф303-3М5, ИРТ1730, серии Ф1730-Ф1765 Исполнения шкалы
измерителя Ф0303.2
Кнопки управления: - кнопка Р
предназначена для установки режимов работы прибора (кратковременным
нажатием) и запоминания данных; - кнопка
▲ предназначена для установки значения цифры в мигающем разряде
цифрового индикатора (последовательным
кратковременным нажатием); - кнопка
◄ предназначена для смены разряда (последовательным
кратковременным нажатием); -
служебный индикатор отображает состояние работы прибора (работа, пароль, номер
параметра, значение параметра). |
|
|
|
|
|

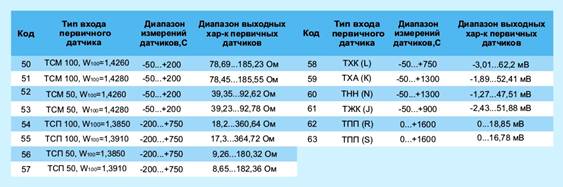

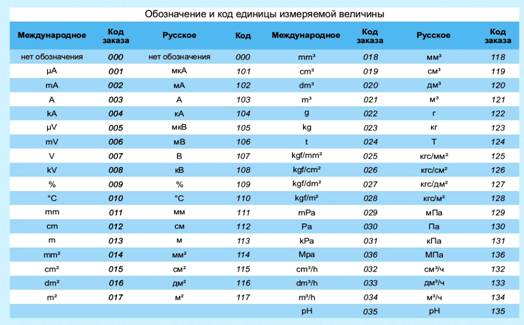

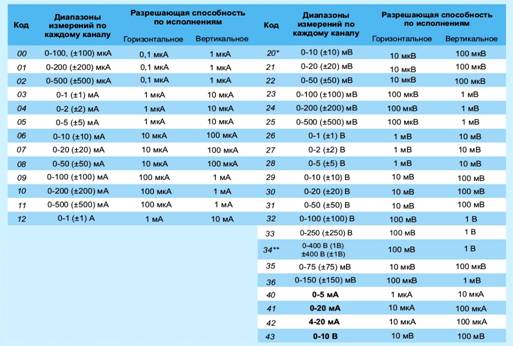

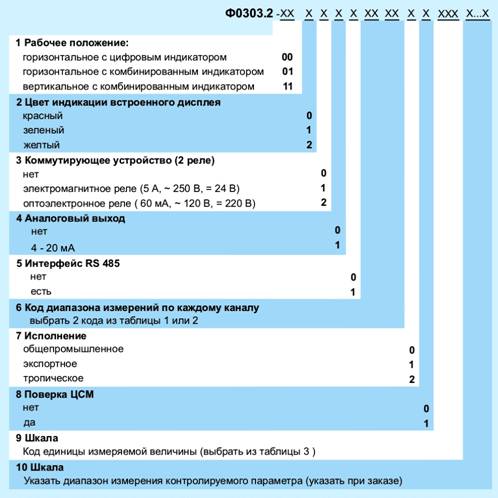

МОДИФИКАЦИИ, РАСШИФРОВКА
|
|
|
|
|
|
Запасные части и расходные материалы для
приборов Ф0303.2 поставляются после дополнительного
согласования |
|
|
|
|
|
Более подробная техническая информация - РЭ на прибор Ф0303.2
- высылается после Вашего запроса по
электронной почте |
|
|
|
|
|
