Приборная продукция



Регистраторы



Приборы аналоговые

показывающие и регистрирующие

А100 (А542М), А100Н (А543)





А543

ТУ 25-05.2509-79

ОКП 42 1716

Номер Госреестра: 5504-76

А100

ТУ 311-0226258.015-92

ОКП 42 1716

Номер Госреестра: 13155-92

А100Н

ТУ 311-0226253.033-93

ОКП 42 1716

Номер Госреестра: 13707-93



Одно- или двухканальные приборы А100,

трехканальные приборы А543,

одно-, двух- или трехканальные приборы А100Н

применяются для измерения, регистрации, сигнализации

и регулирования параметров техпроцессов

(температура, давления, уровня, расхода и т.д.)

в металлургии, энергетике, химической, нефтехимической,

нефтеперерабатывающей, пищевой, целлюлозно-бумажной

и других отраслях промышленности



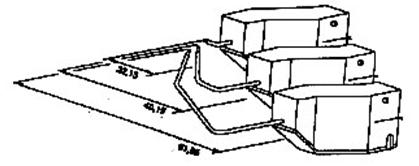

· Регистрация - фломастер на диаграммной ленте

· Широкий выбор модификаций по типу и диапазону измерения

входного сигнала

· Непрерывная линия регистрации на ленточной диаграмме

шириной 100 мм, длиной 15 м, реестровый номер 1338

· Многофункциональность - измерение, регистрация, сигнализация



Возможна замена приборов серии А

новым регистратором АЛЬФАЛОГ-100М-3

ВХОДНЫЕ СИГНАЛЫ

Для приборов А100 (А542М), А543

- напряжения 0-1 В, 0-10 В, -10-0-10 В

- тока 0-5 мА, 0-20 мА, 4-20 мА

Для приборов А100Н

- напряжения 0-20 мВ, 0-50 мВ, 0-100 мВ, 0-10 В

- тока 0-5 мА, 4-20 мА

дополнительно непосредственно

- от термопар с НСХ L, K, S, В, N

- от термопреобразователей сопротивления

с НСХ 50П,100П, 50М, 100М

ПОГРЕШНОСТЬ

Предел основной приведенной погрешности прибора,

в процентах от нормирующего значения,

при нормальных условиях составляет:

- показания, преобразования ± 0,5%

- регистрации, регулирования, сигнализации ± 1,0%

БЫСТРОДЕЙСТВИЕ

- для приборов А100 (А542М), А543 - 1, 2.5, 5 или 10 сек

- для приборов А100Н - 1 сек

СКОРОСТЬ ПЕРЕМЕЩЕНИЯ ДИАГРАММНОЙ ЛЕНТЫ

- из ряда 20, 40, 80, 160, 320, 640, 1280 или 2560 мм/ч

(устанавливается пользователем)

ВЫХОДНЫЕ УСТРОЙСТВА

Сигнализация

- А100 - в каждом канале две уставки, два реле (220В/1А)

- А543 - в каждом канале одна уставка, одно реле (127В/0,13А)

- А100Н - в каждом канале две уставки, два реле (220В/1А)

Преобразование

- только в А100Н - входного сигнала в 0-5 мА или 4-20 мА

ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

- температура +5…+50°С / влажность до 80% при +25°С

(УХЛ4.2)

- температура +5…+60°С / влажность до 98% при +35°С

(О4.2)

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ

- не более 18 ВА для А100

- не более 30 ВА для А543

ГАБАРИТНЫЕ РАЗМЕРЫ

А100 80х160х565 мм (щитовое исполнение)

А543 120х160х593 (щитовое исполнение)

МОНТАЖ

- щитовой (вырез 80x156 мм для А100, 120х156 для А543)

Диапазоны измерения (шкалы) приборов А100 (А542М), А543, А100Н






Диапазоны измерения (шкалы) приборов А100 (А542М), А543










Диапазоны измерения (шкалы) приборов А100Н







МОДИФИКАЦИИ



А100-АВСD

                А - конструктивное исполнение

2 - показывающие и регистрирующие щитовые

4 - показывающие щитовые (данная модификация снята с производства в 2007 г.)

Приборы А100 модификаций «4ХХХ» заменяются на приборы модификаций «2ХХХ», например 4125 на 2125, 4225 на 2225


                В - число каналов

1 - одноканальные

2 – двухканальные

                С - напряжение питания

2 - 220 В

3 - 240 В

                D - частота тока питания

5 - 50 Гц

6 - 60 Гц

Наиболее часто заказываемые модификации: А100-2125, А100-2225



А542М, А502

Приборы сняты с производства в 2001 г.

Возможна замена приборов А542М (А502) на приборы А100



Приборы А100 модификаций «4ХХХ» сняты с производства в 2007 г.

Приборы А100 модификаций «4ХХХ» заменяются на приборы модификаций «2ХХХ», например 4125 на 2125, 4225 на 2225



А100Н-АВСD

                А - входной сигнал первого канала

                В - входной сигнал второго канала (для одноканального прибора - «0»)

                С - входной сигнал третьего канала (для одно- и двухканального прибора - «0»)

                D - напряжение питания и частота тока

1 - 220 В 50 Гц

2 - 220 В 60 Гц

3 - 240 В 50 Гц

4 - 240 В 60 Гц



А543-261

Приборы сняты с производства с 1.03.2008 г.

До 1.03.2008 г. серийно выпускался прибор одной модификации - А543-261 - щитовое исполнение, питание 220 В 50 Гц,

другие возможные модификации прибора и их отличительные характеристики указаны в таблице ниже.

Прибор А543 заменяются на приборы А100Н-3331 или АЛЬФАЛОГ-100М-3



ПРИМЕРЫ ЗАКАЗА:



А100   – 2225, УХЛ4.2, 1 и 2 каналы 4-20 мА, 0…100%,                                                                                                                   2 шт.

А100Н – 1231, УХЛ4.2, 1 канал L, 0…+200С, 4-20 мА, 2 канал 100П, 0…+400С, 0-5 мА, 3 канал 4-20 мА, 0-100%, 4-20 мА, 2 шт.

1             2        3            4                                                                                                                                                                         5

1 - тип прибора

2 - модификация

3 - климатическое исполнение - УХЛ4.2 или О4.2

4 - для каждого канала измерения: входной сигнал, диапазон измерения, выходной сигнал (для А100Н)

5 - количество приборов



Если Вы не можете подобрать модификацию прибора – опишите для нужного Вам прибора:

- количество каналов, напряжение и частоту питания

- для каждого канала - входной сигнал,  диапазон измерения (шкала), выходной сигнал

наши специалисты подберут требуемую Вам модификацию



Запасные части и расходные материалы для приборов А100 (А542М), А100Н (А543)













Более подробная рекламная информация

или подробная техническая информация - РЭ на приборы А100 и А100Н -

высылается после Вашего запроса по электронной почте



Условия поставки

(стоимость продукции, условия оплаты, сроки изготовления,

способы и стоимость отправки продукции покупателю)

можно оперативно запросить по электронной почте
